DSF44N系列 , 光纖紅外測溫儀 ， 600~2500°C
規格：DSF44N , 單色光纖紅外測溫儀
單位：臺
瀏覽次數：6450
性能標簽：
DSF44N系列 , 單色光纖紅外測溫儀 , 波長0.8~1.1μm , 測溫范圍600~1800°C,800~2500°C
產品詳細描述
主要特征
• 數字四線制光纖紅外測溫儀，測溫范圍：600~2500°C
• 波長：0.8~1.1μm
• 通信接口RS485，用于總線系統集成
• 最大值存儲
• 不銹鋼外殼，帶光纖連接器
• 最小可測目標直徑：0.7mm
堅固的不銹鋼外殼，光纖電纜和光學鏡頭保護窗口，可以用于惡劣的工業環境。
最快響應時間為5ms(t95)，可用于快速運動的過程測溫。
光纖探頭焦距可變，最小可測量0.7mm直徑的目標。
有幾種激光干涉濾波器可選，用于有激光干涉的場合，防止激光干擾引起的測溫波動，大大提高激光干擾時的測量精度，使得激光干擾不在成為測溫中的問題。
內置紅色LED瞄準燈或激光瞄準，可以用于精確瞄準被測物體，LED燈光的尺寸和測量視場一樣大小。
技術數據
| 技術數據 | ||
| 型號 | DSF44N | DSF44N |
| 測溫范圍 | 600~1800°C | 800~2500°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C | |
| 光譜范圍 | 0.8~1.1µm | 0.8~1.1µm |
| 光學系數 | 光纖探頭FOH II-65,FOH II-250或FOH I-100 | |
| 距離系數 | 100:1或200:1 | 100:1或200:1 |
| 測量誤差 | 0.5%測量值 (Tamb=23°C, ε=1, t95=1s) | |
| 重復精度 | 0.1%測量值 (Tamb=23°C, ε=1, t95=1s) | |
| NETD | 0.1°C (Tamb=23°C, ε=1, t95=1s) | |
| 響應時間(t95) | 5ms，可調，可達100s | |
| 發射率 | 0.05~1.00, 可調, | |
| 存儲方式 | 最大值存儲, 可通過通信接口調整 | |
| 輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω | |
| 通信接口 | 電隔離RS485接口，半雙工，最大115 kBd | |
| 瞄準 | 內置綠色LED瞄準燈或紅色激光瞄準燈 | |
| 軟件 | Windows®下PYROSOFT Spot | |
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F,存儲方式, 子測溫范圍,可通過軟件調節 | |
| 供電電源 | 24 VDC ± 25% | |
| 功耗 | 最大1.5 W | |
| 運行溫度 | 0~70°C | |
| 存儲溫度 | –20~70°C | |
| 重量 | 約 455 g | |
| 尺寸 | 螺紋M40x1.5, 長度 125mm | |
| 外殼 | 不銹鋼，帶插座和保護窗口 | |
| 防護等級 | IP 65 (DIN 40 050) | |
| CE認證 | 遵守EU規則(EN 50 011) | |
| 供貨范圍 | DSF44N, 操作手冊,檢測單, Windows®下PYROSOFT Spot | |
| 無連接電纜,光纜和光學探頭, 請單獨訂貨 | ||
| 機械附件、電氣附件、光學附件 | |
| 12針連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25m或30m |
| 通信接口 | RS485~USB |
| 光纖電纜 | 長度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m |
| 供電電源 | 24 VDC， 0.6 A |
| 安裝支架 | 固定式或可調式，用于紅外測溫儀 |
| 安裝支架 | 用于光纖探頭FOH II |
| FOH II吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar，無油 |
| FOH II直角鏡 | 不銹鋼，90° |
| FOH II保護窗口 | 石英玻璃或藍寶石玻璃窗口 |
| 激光抑制過濾器 | 940nm或1064nm，其它按要求定制 |
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭
光學探頭FOH I和FOH II
|
光學探頭FOH II-65 |
|
|||||||||
|
測量距離a(mm) |
0 |
65 |
85 |
110 |
150 |
200 |
240 |
300 |
|
|
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF44N(600~1800°C) |
9 |
1.3 |
1.7 |
2.1 |
2.8 |
3.6 |
4.2 |
5 |
|
|
|
DSF44N(800~2500°C) |
9 |
0.7 |
0.9 |
1.1 |
1.4 |
1.8 |
2.1 |
2.5 |
|
|
|
光學探頭FOH II-250 |
|
|||||||||
|
測量距離a(mm) |
0 |
250 |
300 |
400 |
600 |
800 |
1000 |
1500 |
2000 |
2500 |
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF44N(600~1800°C) |
9 |
3 |
3.7 |
5 |
7.2 |
9.2 |
12 |
18 |
24 |
31 |
|
DSF44N(800~2500°C) |
9 |
1.7 |
2.1 |
2.7 |
4.4 |
5.5 |
6.8 |
10 |
13 |
17 |
|
光學探頭FOH I-100 |
|
|||||||||
|
測量距離a(mm) |
0 |
100 |
130 |
165 |
225 |
300 |
500 |
700 |
1000 |
|
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF44N(600~1800°C) |
6 |
1.8 |
2.2 |
2.8 |
4 |
5.5 |
9 |
13 |
18 |
|
|
DSF44N(800~2500°C) |
6 |
0.9 |
1.1 |
1.4 |
2 |
2.7 |
4.5 |
6.5 |
9 |
|
|
光學探頭FOH I 和 FOH II 光纜 |
|
|||||||||
|
測溫范圍 |
光纖直徑 |
鎧裝包層 |
||||||||
|
DSF44N(600~1800°C) |
400μm |
不銹鋼 |
||||||||
|
DSF44N(800~2500°C) |
200μm |
不銹鋼 |
||||||||

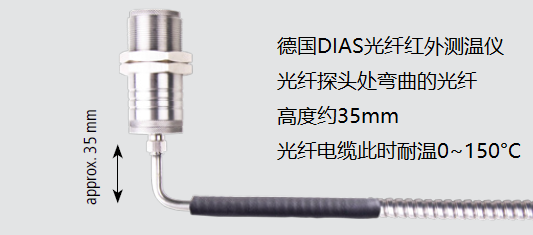

彎曲90°C的光纖電纜(耐溫0~150°C)
DGF44N、DSF44N電子盒尺寸、光纖探頭及尺寸
