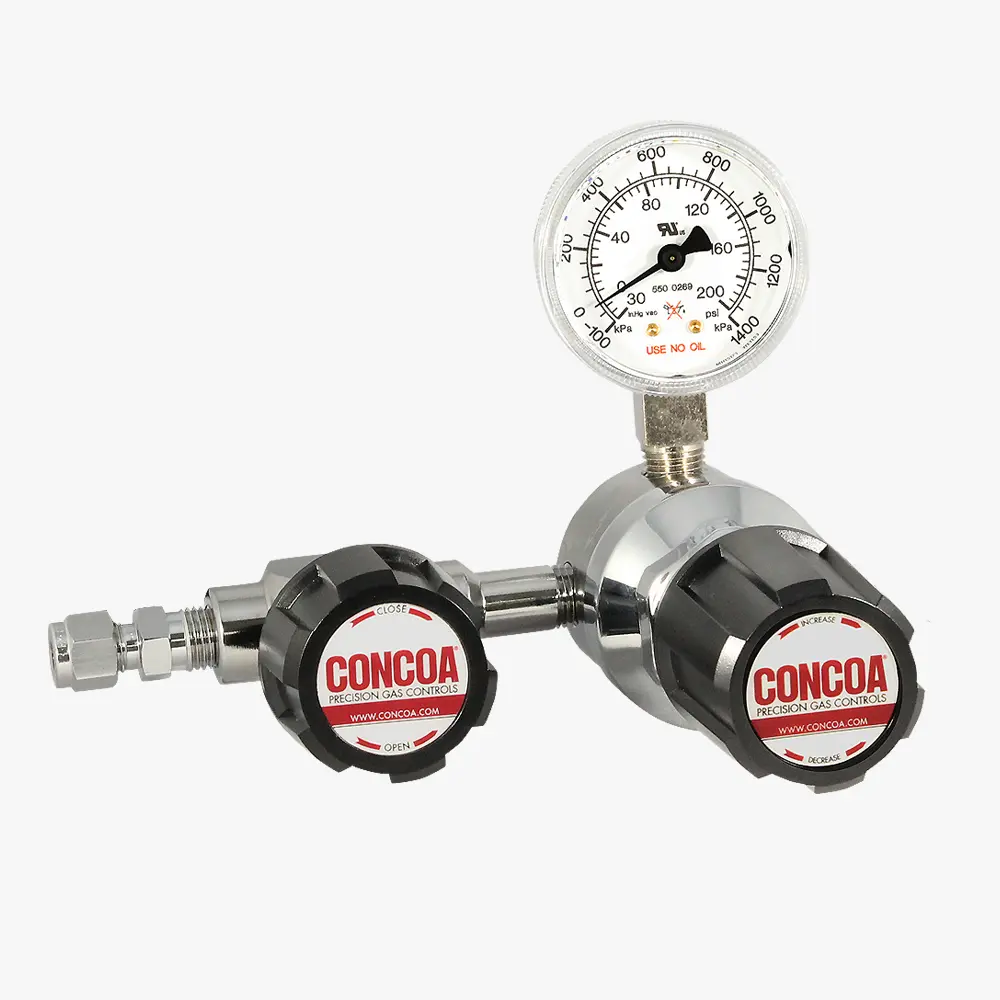

304、324系列減壓閥
規格：304系列，324系列
單位：臺
瀏覽次數：5115
性能標簽：
304、324系列減壓閥，最大入口壓力3000 PSIG (210bar)，最大出口壓力0~500 PSIG ， Cv=0.1,
產品詳細描述
304系列單級鍍鉻黃銅調壓閥性能特點
• 用于非腐蝕性、高純或液化氣體輸出壓力控制
• 背部面板安裝，易于安裝
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（304-2021-TF4）：0.78kg
324系列單級不銹鋼調壓閥性能特點
• 用于腐蝕性氣體、高純氣體或液化氣體的次級調壓
• 背部面板安裝，易于安裝
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~500 PSIG
• 流量系數Cv = 0.1
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（324-2031-TF4）：1.09kg
304、324系列材質
• 壓力表：2”直徑鍍鉻
• 閥體：鍍鉻黃銅棒料(304系列)、316L不銹鋼棒料(324系列)
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE
• 過濾器：10μm熱壓結青銅(304系列)、多層篩孔不銹鋼(324系列)
• 內部密封：PTFE
304、324系列典型應用
• 高純載氣、氣相液相分析、高純載氣、校準氣體
• 高純氣室加壓、液化烴類或低溫類氣體控制
選型信息表
| 304 | A | B | C | D | - 入口 | 選項 |
| 324 | 出口壓力 出口壓力表 | 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0~15 30"~0~30 PSIG | 0: 無 | 0: ¼” FNPT接頭 | 0: 裸閥體 | 000: ¼” FNPT | M: 定制工作臺 |
| 2: 0~50 30"~0~100 PSIG | 1: ¼” MNPT | 1: 標準裝配 | TF2: ⅛” 管 | Q: 定制吹掃臺* | ||
| 3: 0~100 30"~0~200 PSIG | 2: ¼”卡套 | (PSIG/kPa壓力表) | TF4: ¼” 管 | |||
| 4: 0~250 0~400 PSIG | 3: 隔膜閥¼”卡套 | 2: 標準裝配 | TF6: ⅜” 管 | |||
| 5: 0~500 0~1000 PSIG | 4: 隔膜閥¼” MNPT | (bar/PSIG壓力表) | M06: 6mm 管 | |||
| 7: 0~150 30"~0~200 PSIG | 5: 針閥 ¼” MNPT | |||||
| 6: ⅛”卡套 | 還可用 | |||||
| 7: ⅜”卡套 | CGA、DIN477 | |||||
| 8: 隔膜閥⅛”卡套 | BS341及其它 | |||||
| 9: 隔膜閥¼” FNPT | ||||||
| A: ⅜” BSP 右旋接頭 | 324無A、B、C、 | |||||
| B: 隔膜閥 ⅜”卡套 | D、G、H出口組件 | |||||
| C: ⅜” BSP左旋接頭 | ||||||
| D: 6mm 黃銅軟管倒鉤 | ||||||
| (A=4或5時不適用) | ||||||
| G: ⅛” 不銹鋼卡套 | ||||||
| H: ¼” 不銹鋼卡套 | ||||||
| M: 6mm卡套 | ||||||
| S: 隔膜閥6mm卡套 | ||||||
