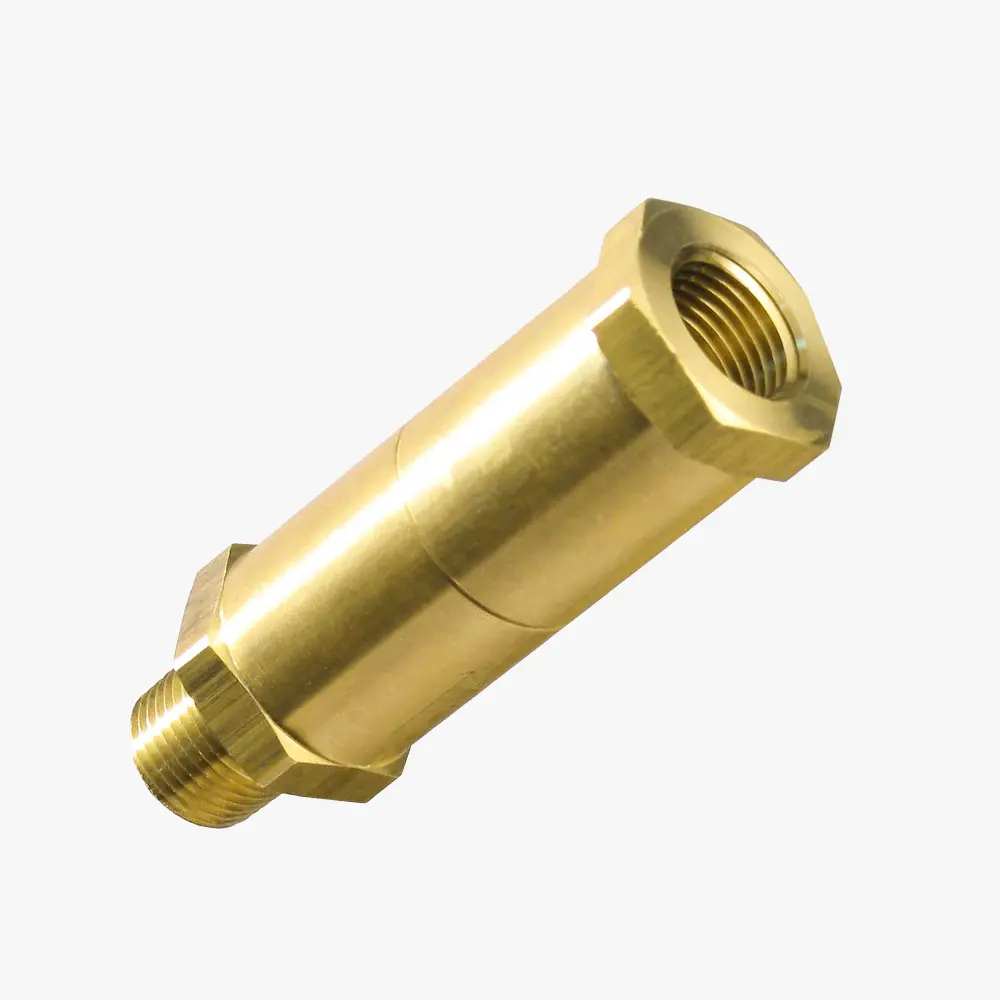

9400系列氣相安全閥
規格：830-9412,9413,9414,9415,580-2039,2040
單位：臺
瀏覽次數：4535
性能標簽：
9400系列氣相安全閥,830-9412,830-9413,830-9414,830-9415
產品詳細描述
9400系列氣相安全閥具有優異的卸流能力和現場可調整能力。捕捉型閥座設計可以使得接觸介質的表面積最小，減少可能的污染。獨特的設計也使得該安全閥提供精確地提供破裂壓力而無任何泄露，可達98%的標稱設定壓力。2039 和 2040 型號設計用于低溫在線接管應用，鵝頸管設計可以使泄露更安全。
主要特征
- 提升閥內的封裝密封可防止泄漏和冷流
- 固定式閥座設計最大限度地減少了接觸面積，有助于減少污染
- 高流量設計與窄帶彈簧相結合，可最大限度地減少流量需求增加時的系統壓力上升
技術指標
- 主體：黃銅
- 閥芯：303不銹鋼
- 彈簧：302不銹鋼
- 開啟壓力公差：工廠預設壓力增加±5%
- 泄壓流量：110%標稱設定壓力下的滿額定流量
- 驗證壓力：3700PSIG（255Bar）
- 爆破壓力：>5000PSIG（345Bar）
- 符合性：清潔度達到或超過CGA G-4.1（不包括8309415-01-1）
訂貨信息
|
訂貨號 |
標定設定壓力范圍 |
調整范圍 |
連接 |
密封 |
溫度范圍 |
|
8309412-01-1 |
預設定在@220PSIG(15BAR) |
130 -310PSIG(9 - 21BAR) |
1/2”MNPT x 1/2”FNPT |
FKM |
-20~400°F |
|
8309413-01-1 |
預設定在@500PSIG(34BAR) |
260 - 600PSIG(18 - 41BAR) |
1/2”MNPT x 1/2”FNPT |
FKM |
-20~400°F |
|
8309414-01-1 |
預設定在@100PSIG(7BAR) |
80 - 120PSIG(5.5 - 8BAR) |
1/4”MNPT x 1/4”FNPT |
Neoprene |
-40~300°F |
|
8309415-01-1 |
預設定在@20PSIG(1.5BAR) |
8 - 36PSIG(0.5 - 2.5BAR) |
1/2”MNPT x 1/2”FNPT |
Neoprene |
-40~300°F |
