420系列單級管道減壓閥 , 常用于氣體標定

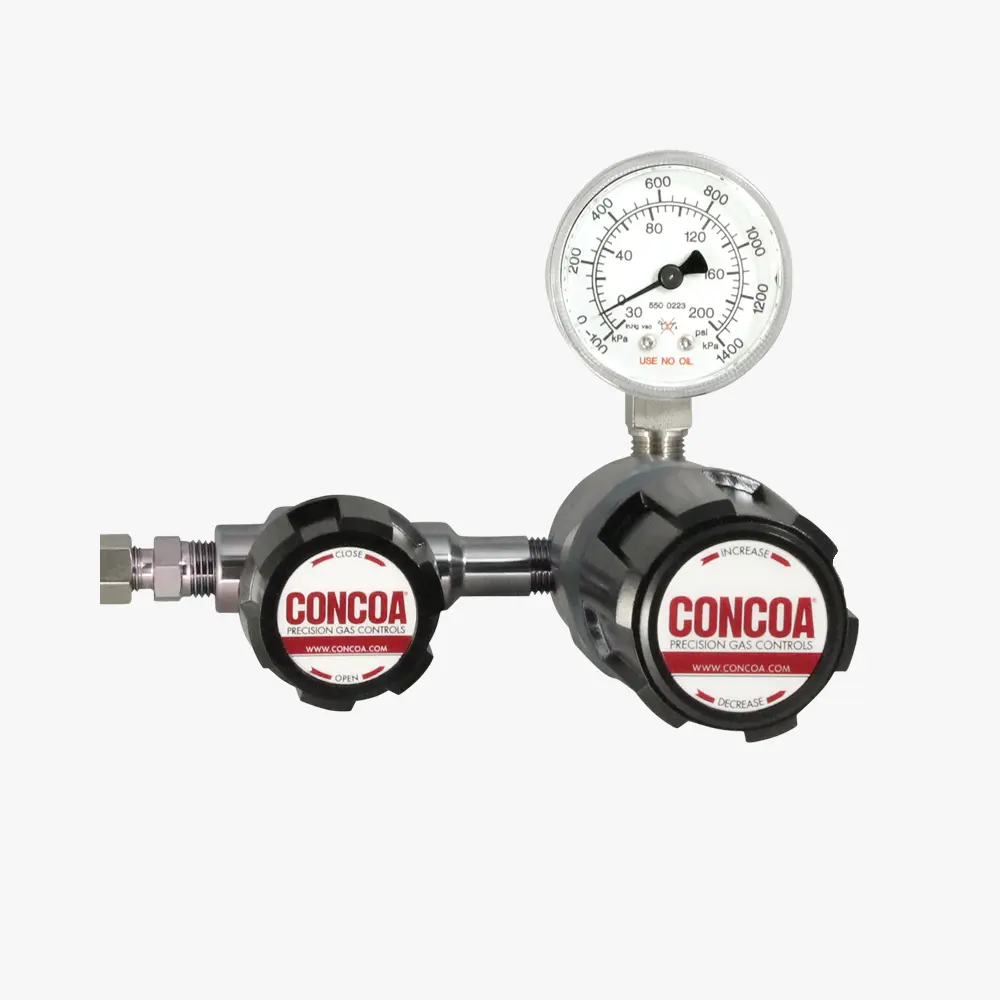

規格：420系列, 圖示型號420303B-01-000
單位：
瀏覽次數：4448
性能標簽：
420系列單級管道減壓閥 ,最大入口壓力,4500PSIG或3000PSIG,出口壓力0~500PSI,Cv=0.1或0.2 , 420303B-01-000等, 用于反應性分析應用的氣體單級管道減壓閥
產品詳細描述
• 單級調壓閥
• SilcoNert™ 1020涂層覆蓋閥體, 膜片及內部部件
• 316L不銹鋼棒閥體
• 4個接口
• 惰性表面拋光、耐腐蝕
420系列經過SilcoNert 2000處理過的管道減壓閥常用在接觸氣體的表面需要特別惰性時和輸送壓力需要特別穩定的應用中，不管入口壓力如何，420系列可為反應性氣體或腐蝕性校準混合氣體或純氣提供初級或二級的壓力調節。專有的非反應性非晶硅CVD涂層比316L不銹鋼更具惰性和疏水性，這使其非常適合ppm或ppb濃度的硫化氫、還原硫、汞和/或一氧化氮。在四哥接口的配置中，420系列管道減壓閥為超高純、惰性氣體或高純氣體分配系統中的使用點壓力控制提供二次壓力控制。
420系列SilcoNert 1020涂層的調壓閥 用于需要超級惰性拋光的接觸氣體部件應用中的反應性或腐蝕性混合氣體或純氣的壓力控制。專利非反應性非晶硅拋光覆蓋了整個標準316L不銹鋼 ，對H2S、含硫低的混合物、汞及PPM到PPB標定混合物來說非常適合。
典型應用
- 反應性標定標準
- 輻射監測
- HS(硫化氫)PPM到PPB標準
- 標準汞
- 硫混合物
- 腐蝕性氣體
特征：
- 金屬對金屬膜片密封，不會引起氣體污染
- Capsule® 閥座，增加可服務性和閥壽命
- 不銹鋼棒材閥體，增強耐腐蝕性
- 可前面板和后面板安裝，多種多樣系統配置
- 壓力范圍0-15 ~ 0-500 PSIG 應用范圍廣
- 管道安全閥 安全排出廢氣
材料
- 閥體：316L不銹鋼棒材
- 閥帽：鍍鉻黃銅棒
- 閥座：PTFE
- 過濾器：專利10微米316濾網
- 膜片：316L不銹鋼
- 內部密封：PTFE
- 最大入口壓力：3000 PSIG (210 BAR)，4500 PSIG (310 BAR)可選
- 溫度范圍：-40~140°F (-40~60°C)
- 壓力表：2”直徑不銹鋼 (波登管未涂層)
- 接口：1/4” FPT
- 氦氣泄漏率：1 x 10-9 scc/sec
- Cv：0.1 (最大出口 50 PSIG或以下)，0.2 (最大出口在50 PSIG以上)
- 重量 (445 2021-TF4)：2.57 lbs. (1.17 kg)
選型表
| 420 | A | B | C | D | -CON | 選項 | |
| 系列 | 出口壓力 出口壓力表 | 入口壓力表 | 出口裝備 | 裝備/壓力表 | 入口接頭 | 安裝選項 | |
| 1:0-15* 30”-0-30 PSIG | 0: 無 | 0: 1/4” FPT接口 | 0: 6口裸閥體 | 000: 1/4” FPT | B: 協議報警站，帶壓力開關表 | ||
| 2:0-50 30”-0-100 PSIG | 3: 0-4000 PSIG | 2: 1/4" 管接頭 | 1: 6口無塵室裝配(PSIG/kPa 壓力表) | TF2: 1/8”管接頭 | C: 協議切換站 | ||
| 3:0-100 30”-0-200 PSIG | 5: 0-1000 PSIG | 3: 隔膜閥1/4"管接頭 | 2: 6口無塵室裝配(BAR/PSIG 壓力表) | TF4: 1/4”管接頭 | E: 協議報警站，帶本安傳感器，用于危險環境 | ||
| 4:0-250 0-400 PSIG | 6: 0-300 PSIG | 6: 1/8" 管接頭 | 6: 6口鏡像 (PSIG/kPa 壓力表) | M06: 6mm管接頭 | H: 協議切換站，帶壓力開關表 | ||
| 5:0-500 0-1000 PSIG | 7: 0-400 PSIG | 8: 隔膜閥1/8"管接頭 | 7: 6口鏡像 (BAR/PSIG 壓力表) | J: 協議報警站，帶一般傳感器，用于非危險環境 | |||
| 7:0-150 30”-0-200 PSIG | 8: 0-6000PSIG* | 9: 隔膜閥1/4” FPT | A: 4口裸閥體 | CGA | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||
| *不適合最大入口壓力 4500PSIG | 最大入口壓力 | M: 6mm管接頭 | B: 4口無塵室裝配(PSIG/kPa 壓力表) | DIN 477 | M: 協議站 | ||
| 4500PSIG, 帶 | S: 隔膜閥6mm管接頭 | C: 4口無塵室裝配(BAR/PSIG) | BS 341 | Q: 協議吹掃站 | |||
| PCTFE閥座的 | D: 4口鏡像(PSIG/kPa 壓力表) | 其它接頭按要求定制 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
| Capsule® | E: 4口鏡像(BAR/PSIG 壓力表) | ||||||
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
