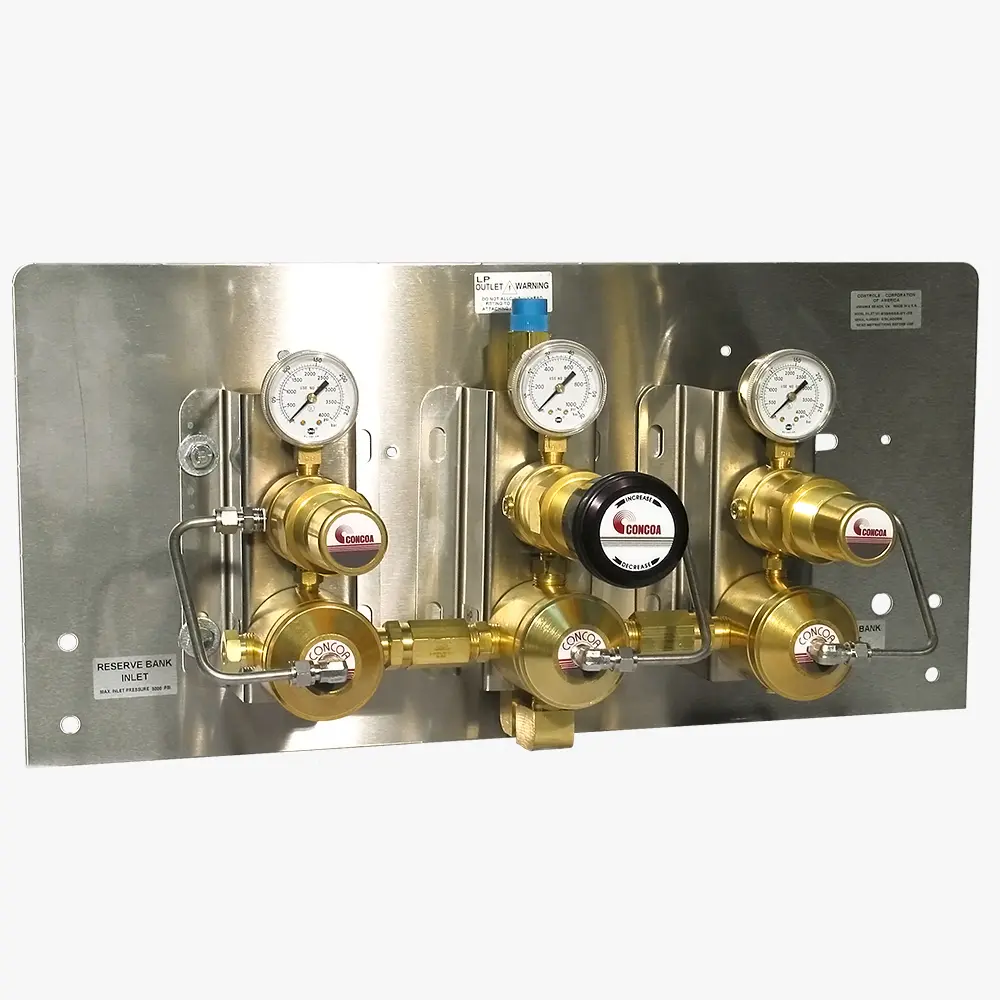

639系列差壓切換系統
規格：639系列, 圖示型號6397003-01-42
單位：
瀏覽次數：5365
性能標簽：
639系列切換系統, 高流量工業激光工藝氣體的主次級差壓切換系統
產品詳細描述
639系列輔助氣體切換系統為自動切換系統,設計用于從二個高壓氣源提供激光輔助氣體的連續供應。
系統交貨時已經預先在不銹鋼面板上安裝好,并帶好了 接頭的柔性豬尾管增加壓力源地壓力。
先進特征
• 初級和儲備氣罐在氣體耗盡時，自動切換儲備氣罐
• 可選報警，聲光報警
• 高流量系數，流量可達9,000 SCFH
• 筒形傳感器。精密壓力控制
應用
激光輔助氣體：氦氣，氮氣，氧氣，氬氣
高壓氣源：管子尾部，氣瓶架，散裝氣瓶站
材料
閥體：黃銅棒閥體和閥帽
閥座：PTFE 閥座*或PCTFE 閥座†
密封：PTFE和Viton®(內部)
過濾器：40微米燒結青銅*，40微米不銹鋼†
壓力表：黃銅(插座)，青銅 (波登管)，黃銅(外殼)
技術特性
最大入口壓力：3,000PSIG (210BAR)，4,500PSIG (310BAR)
溫度范圍：-40~140°F (-40~60°C)
壓力表：2”直徑、雙刻度、黃銅
出口連接：½” FPT
Cv：2.0
重量 (臺架和切換系統)：124 lbs. (56 kg)
訂貨信息
| 639 | A | B | C | D | E | F |
| 系列 | 儲備/初級氣源 | 初級氣 | 儲備氣源 | 最大入口壓力/設備 | 可用氣體 | 最終壓力控制 |
| 639 | 切換壓力 | 入口配置 | 入口配置 | 3: 3000PSIG,無報警功能 | 0: 氧氣 | 1: 不含管道調壓閥 |
| 4: 250PSIG/500PSIG | 0:無豬尾管裝置 | 0:無豬尾管設備 | 4: 3,000PSIG,有報警功能 | 4: 惰性氣體 | 2: 已含管道調壓閥* | |
| 5: 400PSIG/650PSIG | 5:豬尾管 (6 英寸) | 5:豬尾管 (6 英寸) | 8: 4,500PSIG,無報警功能 | (氬氣,N2, He) | ||
| 7: 600PSIG/850PSIG | 6:豬尾管 (12 英寸) | 6:豬尾管 (12 英寸) | 9: 4,500PSIG, 有報警功能 | |||
| 9: 管子尾部 | 9: 管子尾部 | |||||
| (½” x ½”) (12 英寸)* | (½” x ½”) (12 英寸)* | *如果A=4, 不可用 | ||||
| 如果A=5, 0-400PSIG | ||||||
| *不適用于4,500Psig入口 | 從下表選擇報警系統 | 如果A=7, 0-600PSIG |
選項
| 選項 | 訂貨號 |
| 切換系統臺架 | 5181625 |
| Altos 2 報警系統 |
5290025-01-24V |
| Advantium 16報警監視器 | 5750164 |
